[DÚVIDA] - COMO MUDAR A LUZ DA PLACA DE AMARELA P BRANCA?

[Martins']

Com uma placa de fenolite; fiz um circuito com 8 leds - ficou assim:




No lugar da lampada incandescente:


Foi colocada a placa:


É claro que revesti a parte de baixo da placa com cola quente; para não fechar curto em lugar nenhum.

Alimentei com os cabos que estão ali mesmo...

O resultado:

Antes:



Depois



Ficou show de bola - o efeito visual é muito bom.....

Gostei mto do resultado, excelente!!! Estou a fim de fazer no meu sedan,jah q troquei a luz d cortezia por led's super brancos, agora chegou a vez dah luz dah placa!!!

Mas me diz uma coisa, quanto q vc gastou nesse circuito?

abrass!
____________________
Fotos Do Sedan http://www.corsaclube.com.br/viewtopic.php?t=30864
Em Breve com novas Atualizações!!!

[Cláudio]

Usa o LED150

Têm que colocar resistências?

[GennerPriaro]

Parabéns GennerPriaro, ficou show essa luz.

Aos poucos to trocando a cor das lampadas da minha wagon

Mas diz ai, os led´s e "capacitores" (acho que é isso) tem alguma especificação especial?

Os leds - vc escolhe a cor que quer por - obviamente tem que ser Super Brancos para a placa.... ai surge a opção com foco ou sem foco - melhor que seja sem foco (como saber qual é sem foco - é o que tem a cabeça plana - parece cortada)....

Já os resistores (capacitores não se usa neste tipo de circuito) tem uma especificação sim - tem de ser de 560 ohms ou um pouco mais - até 620 ohms.

Gostei mto do resultado, excelente!!! Estou a fim de fazer no meu sedan,jah q troquei a luz d cortezia por led's super brancos, agora chegou a vez dah luz dah placa!!!

Mas me diz uma coisa, quanto q vc gastou nesse circuito?

Cara foi assim - a placa já tinha - os leds comprei a R$ 1,00 cada - ferro solda; estanho; e tudo mais já tinha..... total R 8,00 - custo do led..... isto no interior em SP na Sta Ifigenia vc acha 100 leds por R$ 30,00.........

Boa sorte no seu!!

Têm que colocar resistências?

Depende - se for associar 4 leds em série não precisa de resistencia - pode ligar direto em 12 volts.

Se for ligar led por led; usar um resistor de 460 ou 620 ohms para cada led....

Boa sorte!

[Lucian_Woytovicz]

o unico prolema eh que ligar em série, caso um led queime por algum motivo, todos os outros apagarão.

porém eh a forma mais facil de fazer, pelo menos eu acho

mas fico mto bom o tutorialzinho

[GennerPriaro]

o unico prolema eh que ligar em série, caso um led queime por algum motivo, todos os outros apagarão.

OPA bem lembrado!!!!!!!!!!!!

[DaNoNe]

Bom dia galera,

Estou muito afim tbm de fazer esse trampo no mew corsinha, só q tem um porém...o pessoal aqui onde eu moro, das autos peças e seus derivados são todos burros e nem sabe oq eh LED'S, dai naum csg achar onde vende e muito menos como fazer esse trampo ai de por tres leds junto.

Alguem sabe onde posso encontrar esses leds e como faz esse trampo ai???

Abraços...

ah, moro em SBC.

[Roger-GO]

GennerPriaro meus parabens...

1º onde eu onsigo essa plaquinha ??

2º qual é o negativo do led ?

quero fazer pra luz da placa e vou fazer tbm para o porta luvas...

[mariobin]

a "perninha" maior do led, é o lado positivo, então, a perna menor será a negativa...

t+

[GennerPriaro]

Bom dia galera,

Estou muito afim tbm de fazer esse trampo no mew corsinha, só q tem um porém...o pessoal aqui onde eu moro, das autos peças e seus derivados são todos burros e nem sabe oq eh LED'S, dai naum csg achar onde vende e muito menos como fazer esse trampo ai de por tres leds junto.

Alguem sabe onde posso encontrar esses leds e como faz esse trampo ai???

Abraços...

Cara procura em lojas de eletrônica; como aquelas que vendem controles remotos para TV.....

GennerPriaro meus parabens...

1º onde eu onsigo essa plaquinha ??

2º qual é o negativo do led ?

quero fazer pra luz da placa e vou fazer tbm para o porta luvas...

Cara já responderam em parte mas para ajudar mais dê uma olhada em:

http://pt.wikipedia.org/wiki/Led

Como bem citado pelo Mario:

a "perninha" maior do led, é o lado positivo, então, a perna menor será a negativa...

Digo tambem que em leds redondos o lado que tem um chanfrado é equivalente ao negativo.....

Qualquer dúvida olhando lá na wikipedia; fica mais fácil; tem até foto......

[Jailson Alves jotatuning]

Senhores; como eu havia dito em meu comentário anterior:

HAhahaha

Esse é o próximo projeto........

Dessa vez farei com fotos.....

Mas calma pessoal; no ritmo que vão as coisas com minha casa sendo construida; cobrindo folga no trabalho de outro colega.... e tudo mais..... vai ser dificil fazer em dezembro.... provavelmente entre janeiro e fevereiro.... mas garanto a vcs que vai sair; porque o material já está comprado.........

Quando sair postarei fotos em esquema de tutorial......

Promessa é dívida portanto lá vão as fotos do que fiz:

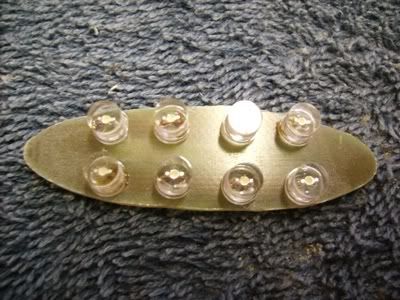

Com uma placa de fenolite; fiz um circuito com 8 leds - ficou assim:

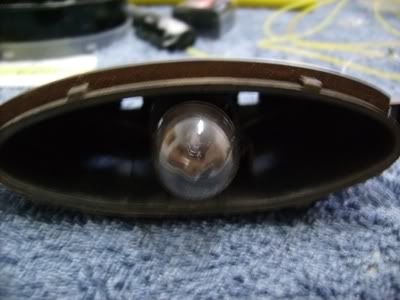

No lugar da lampada incandescente:


Foi colocada a placa:

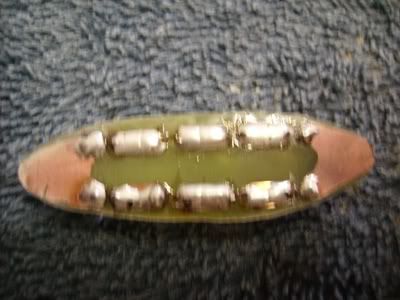

É claro que revesti a parte de baixo da placa com cola quente; para não fechar curto em lugar nenhum.

Alimentei com os cabos que estão ali mesmo...

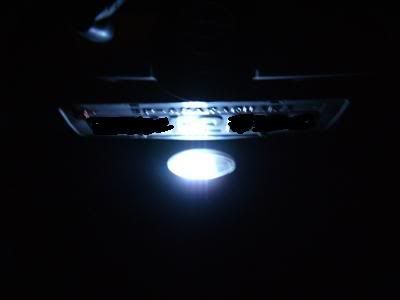

O resultado:

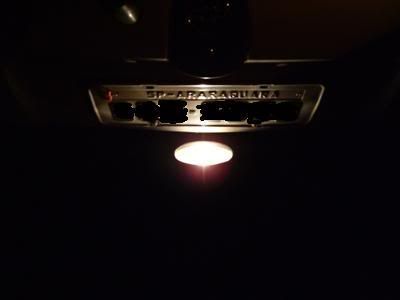

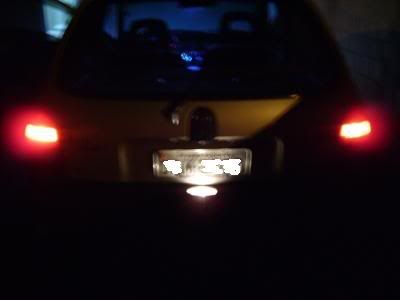

Antes:

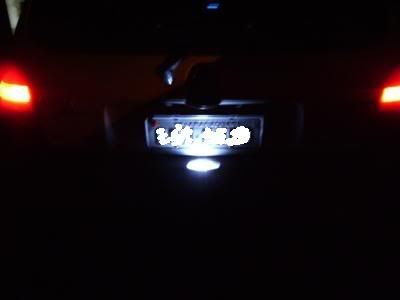

Depois



Ficou show de bola - o efeito visual é muito bom.....

Muito bom viu, parabens, show de bola.

Jailson Alves
